MH-206V1 патрон токарный
Акция
Описание
Характеристики
Гидравлический высокоскоростной токарный патрон с большим проходным отверстием MH-206V1 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.

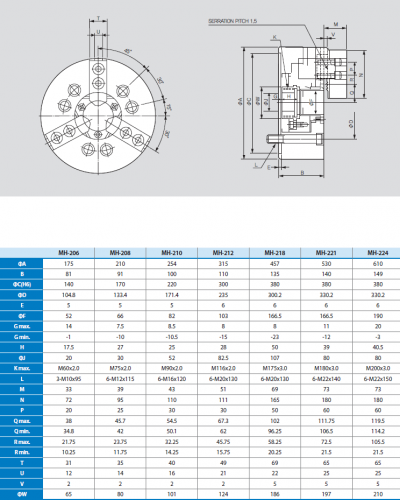

Артикул
MH-206V1
Производитель
SAMCHULLY

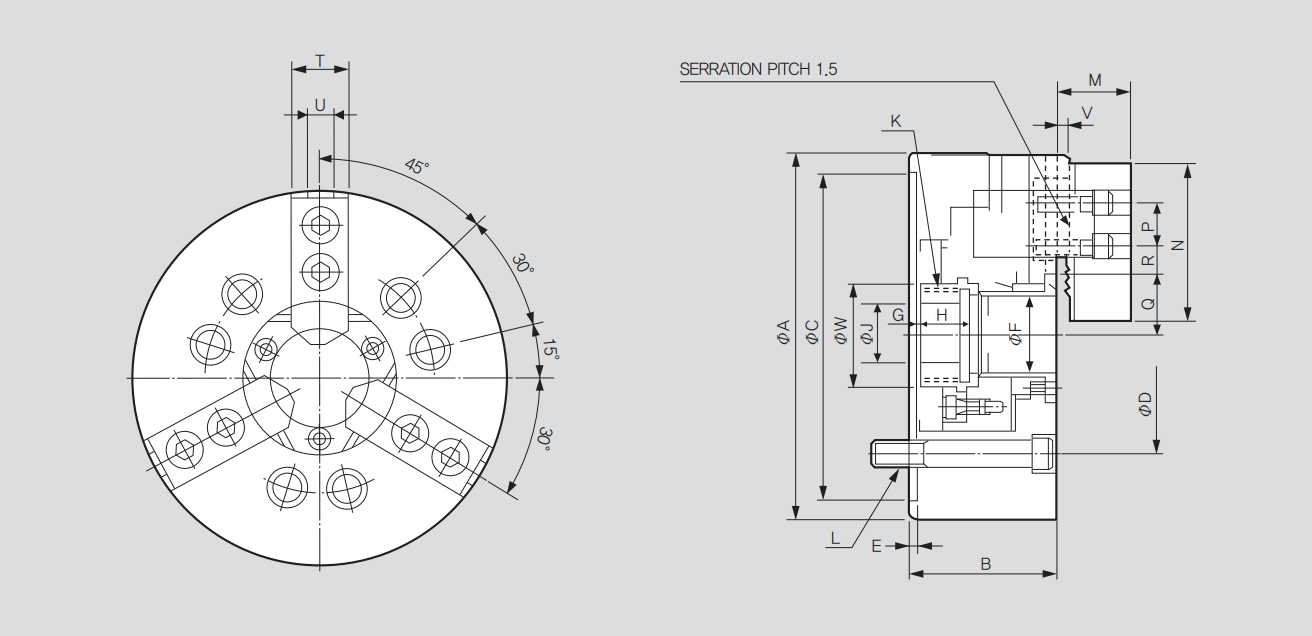

T
31
U
12
M
33
Страна
КОРЕЯ, РЕСПУБЛИКА
Диаметр (мм)
175
Серия
MH
C(H6)
140
G min.
-1
K max.
M60×2,0
Q max.
38
Q min.
34.8
R max.
21.75
R min.
10.25
V
2
W
65
A
175
B
81
H
17.5
J
20
D
104.8
E
5
F
52

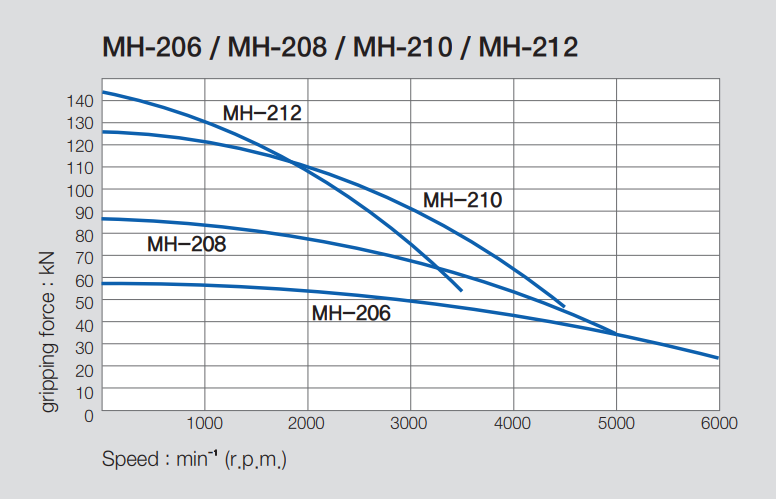

Максимальное статическое усилие захвата (кН)
57,3
Максимальный диаметр зажима
175 мм
Максимальное число оборотов (об/мин)
6000
Момент инерции (Нм2)
2,26
Вес
11,90 кг
Сквозное отверстие
52 мм
Минимальный диаметр зажима
16,5 мм
Ход плунжера
15 мм
Ход кулачка на диаметре
6,4 мм
Допустимое прилагаемое усилие (кН)
24,7
Максимальное давление гидравлики (МПа)
1,78
Применяемый гидроцилиндр
SH-15052 (SYH-1552)
Используемые каленые кулачки
HB06A1
L
3-M10×95
P
20
Кол-во в наличии
10
