TF3C-08A6 патрон токарный
Акция
Артикул:
TF3C-08A6
Производитель:
TONFOU
Кол-во в наличии:
2
Цена
173 400 ₽ с ндс
Итого
173 400 ₽
с ндс
Все товары бренда TONFOU
Описание
Характеристики

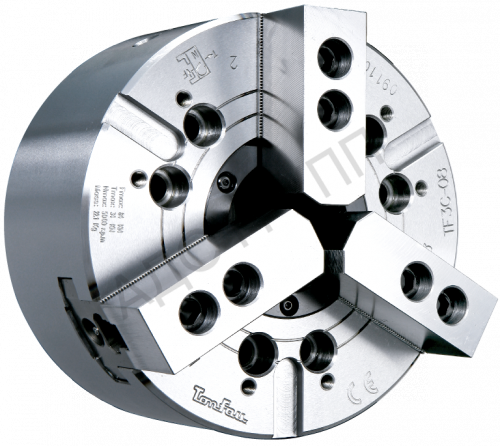

Гидравлический высокоскоростной токарный патрон с большим проходным отверстием TF3C-08A6 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
TF3C-08A6
Производитель
TONFOU
P max
12.5
P min
-4.5
S
25
T
37
A1
80
M1
M8
Y
45

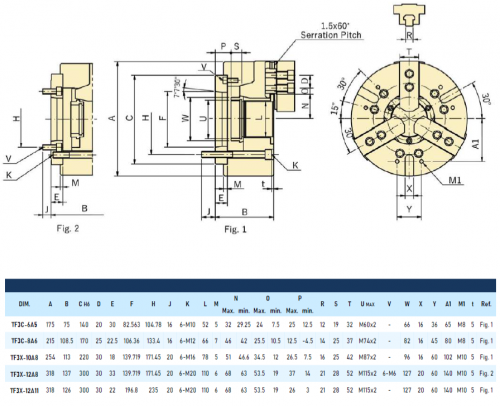

Схема
Fig. 1
M
7
Страна
ТАЙВАНЬ (КИТАЙ)
Диаметр (мм)
215
Посадка токарного патрона
A6
Серия
TF3C
C(H6)
170
N max.
46
N min.
42
O max.
25.5
O min.
10.5
U max.
M74XP2.0
W
82
X
16
t
5
R
14
A
215
H
133.4
J
16
K
6-M12
D
25
E
22.5
F
106.36
Максимальное статическое усилие захвата (кН)
86
Максимальное число оборотов (об/мин)
4600
Вес
24,50 кг
Сквозное отверстие
66 мм
Ход плунжера
17 мм
Ход кулачка на диаметре
7,4 мм
Допустимое прилагаемое усилие (кН)
33,34
Применяемый гидроцилиндр
RCS-10
Используемые каленые кулачки
HJ08
L
66
Кол-во в наличии
2
