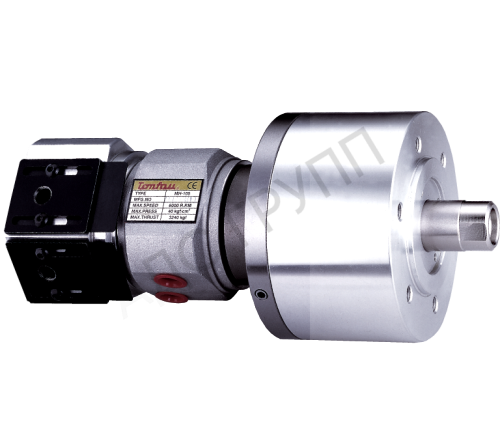

MS-125 Вращающийся гидроцилиндр без проходного отверстия
Акция
Артикул:
MS-125
Производитель:
TONFOU
Наличие:
Скоро появится
Цена
0 ₽ с ндс
Итого
0 ₽ с ндс
Все товары бренда TONFOU
Описание
Характеристики
|

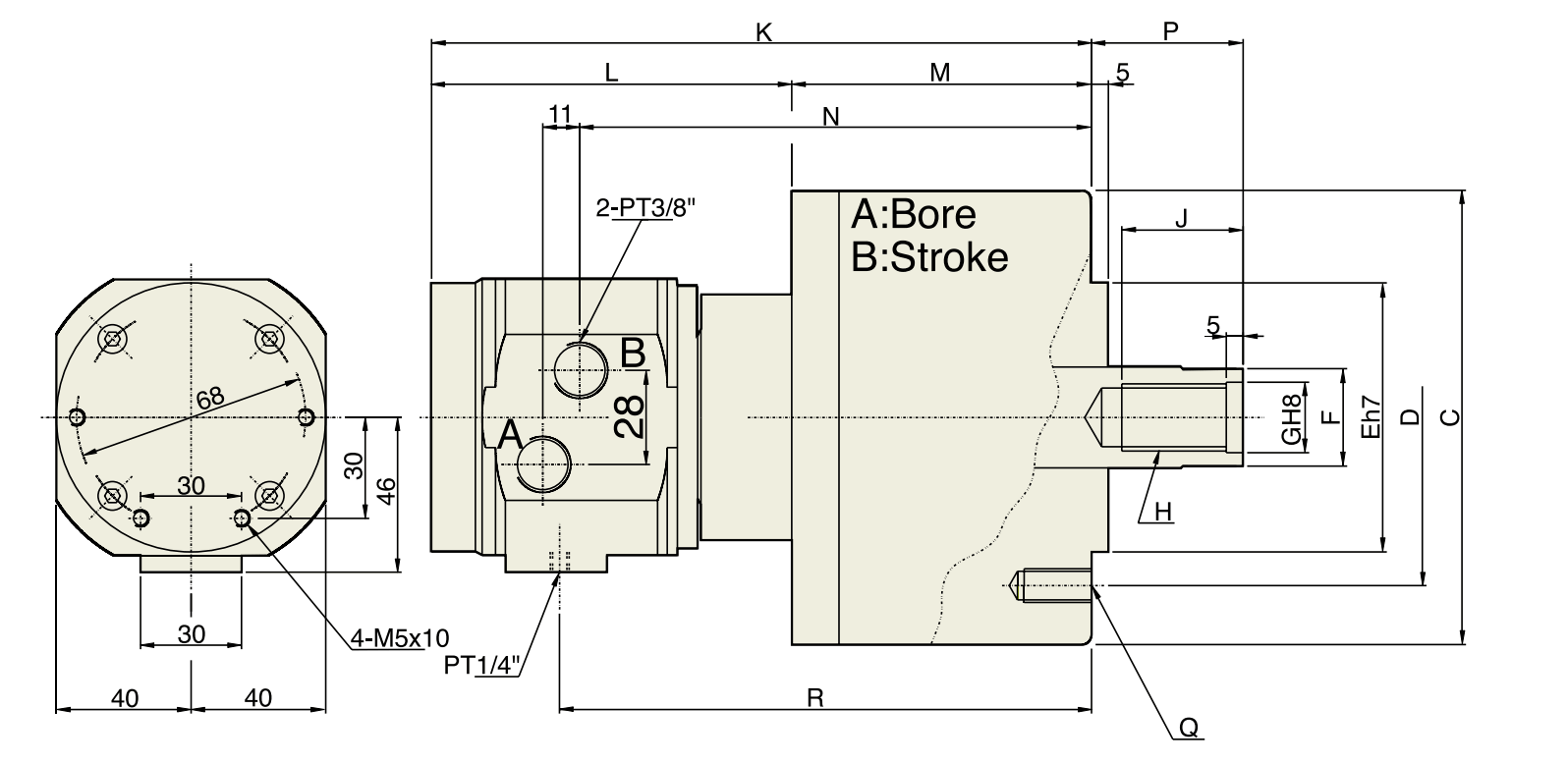

Модель |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P max |
P min |
Q |
R |
|
MS-105 |
105 |
20 |
135 |
100 |
80 |
30 |
21 |
M20x2,5 |
35 |
197 |
108 |
89 |
152 |
45 |
25 |
6-M10x20 |
158 |
|
MS-125 |
125 |
25 |
160 |
130 |
110 |
35 |
25 |
M24x3,0 |
44 |
205 |
108 |
97 |
160 |
51 |
26 |
6-M12x24 |
166 |
|
MS-150 |
150 |
30 |
190 |
130 |
110 |
45 |
31 |
M30x3,5 |
45 |
214 |
108 |
106 |
169 |
56 |
26 |
12-M12x24 |
175 |
|
MS-200 |
200 |
35 |
245 |
145 |
120 |
55 |
37 |
M36x4,0 |
60 |
228 |
106 |
122 |
183 |
69 |
34 |
12-M16x30 |
189 |
Основное назначение.
Привод механизированных токарных патронов для зажима/разжима заготовок;
управление подачами пруткового материала через сквозное отверстие шпинделя;
обеспечение силового замыкания при обработке вращающихся деталей;
автоматизация циклов закрепления в станках с ЧПУ и автоматах.
Конструктивные особенности.
Вращающийся корпус — жёстко крепится к фланцу шпинделя, вращается с рабочей скоростью станка.
Поршень со штоком — перемещается внутри корпуса под давлением масла, передаёт усилие на исполнительный механизм.
Вращающийся коллектор (гидрораспределитель) — обеспечивает подачу масла в полости цилиндра при вращении (через радиальные каналы и уплотнения).
Систе
Артикул
MS-125
Производитель
TONFOU
Диаметр поршня (мм)
125
P max
51
P min
26
Схема
MS
M
97
Страна
Тайвань
R
166
Ход поршня (мм)
25
Эффективная площадь поршня (нажим-вытягивание) см2
122-113
Максимальное тяговое усилие (кН)
42
Максимальное рабочее давление (МПа)
4,0
Общий расход масла (л/мин)
0,8
Максимальная скорость (об/мин)
6000
Момент инерции (кгм2)
0,0225
Вес (кг)
10,00
A
125
B
25
C
160
G
25
H
M24x3,0
J
44
K
205
D
130
E
110
F
35
N
160
L
108
Q
6-M12x24
Наличие
Скоро появится
