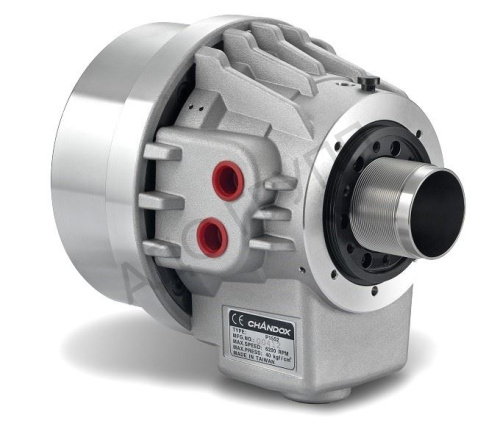

P1246 Вращающийся гидравлический цилиндр для токарного патрона

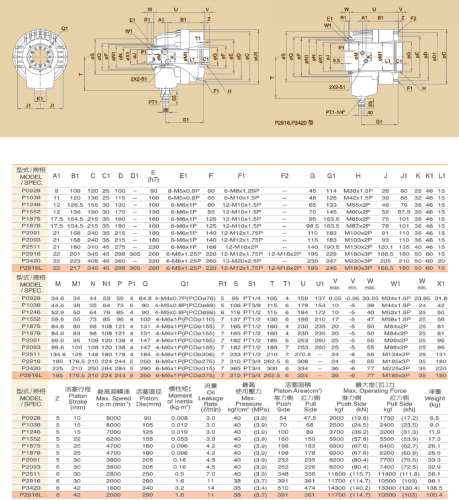

Модель | A1 | B1 | C | C1 | D | D1 | E(h7) | E1 | F | F1 | F2 | G | G1 | H | J | J1 | K | K1 | L1 |
P0928 | 9 | 109 | 120 | 25 | 100 | -- | 80 | 8-M5x0,8P | 60 | 6-M8x1,25P | -- | 45 | 114 | M38x1.5P | 28 | 60 | 25 | 46 | 15 |
P1036 | 11 | 120 | 136 | 25 | 115 | -- | 100 | 6-M5x0,8P | 65 | 6-M10x1,5P | -- | 48 | 126 | M42x1,5P | 36 | 66 | 32 | 46 | 15 |
P1246 | 12 | 126,5 | 155 | 30 | 130 | -- | 100 | 6-M6x1P | 80 | 12-M10x1,5P | -- | 65 | 133 | M55x2P | 46 | 76 | 36 | 46 | 15 |
P1552 | 12 | 136 | 190 | 30 | 170 | -- | 130 | 6-M6x1P | 85 | 12-M10x1,5P | -- | 70 | 145 | M60x2P | 52 | 87,5 | 36 | 46 | 15 |
P1875 | 17,5 | 154,5 | 215 | 35 | 190 | -- | 160 | 6-M6x1P | 125 | 12-M10x1,5P | -- | 95 | 163,5 | M85x2P | 75 | 101 | 36 | 46 | 15 |
P1878 | 17,5 | 154,5 | 215 | 35 | 190 | -- | 160 | 6-M6x1P | 125 | 12-M10x1,5P | -- | 98,5 | 163,5 | M87x2P | 78 | 101 | 36 | 46 | 15 |
P2091 | 21 | 168 | 240 | 35 | 215 | -- | 180 | 6-M6x1P | 140 | 12-M12x1,75P | -- | 110 | 183 | M100x2P | 91 | 110 | 36 | 46 | 15 |
P2093 | 21 | 168 | 240 | 35 | 215 | -- | 180 | 6-M6x1P | 140 | 12-M12x1,75P | -- | 115 | 183 | M103x2P | 93 | 110 | 36 | 46 | 15 |
P2511 | 21 | 180 | 310 | 45 | 275 | -- | 230 | 6-M6x1P | 166 | 12-M16x2P | -- | 140 | 190,5 | M130x2P | 120,1 | 135 | 40 | 46 | 15 |
P2916 | 22 | 201 | 345 | 45 | 298 | 305 | 260 | 6-M8x1,25P | 220 | 12-M12x1,75P | 12-M16x2P | 195 | 229 | M180x3P | 166,5 | 180 | 50 | 60 | 15 |
P3420 | 22 | 223 | 405 | 45 | 360 | -- | 320 | 6-M8x1,25P | 260 | 12-M20x2,5P | -- | 235 | 247 | M220x3P | 205 | 210 | 50 | 60 | 20 |
P2916L | 22 | 217 | 345 | 45 | 298 | 305 | 260 | 6-M8x1,25P | 220 | 12-M12x1,75P | 12-M16x2P | 195 | 245 | M180x3P | 166,5 | 180 | 50 | 60 | 15 |
Модель | M | M1 | N | N1 | P | P1 | Q | Q1 | R1 | S | S1 | T | T1 | U | U1 | V max | V min | W max | W1 | W min | X1 | Z |
P0928 | 34,6 | 34 | 44 | 53 | 59 | 4 | 64,8 | 4-M4x0,7P(PCD⌀76) | 5 | 95 | PT1/4 | 105 | 4 | 159 | 137 | 9,05 | -0,95 | 33,95 | M34x1,5P | 23,95 | 31,8 | 5 |
P1036 | 44,6 | 38 | 55 | 64 | 73 | 6 | 80 | 4-M5x0,8P(PCD⌀88) | 5 | 105 | PT3/8 | 115 | 6 | 179 | 154 | 10 | -5 | 39 | M44x1,5P | 24 | 42 | 5 |
P1246 | 52,9 | 50 | 64 | 76 | 85 | 4 | 90 | 4-M5x0,8P(PCD⌀98) | 6 | 116 | PT1/2 | 115 | 6 | 184 | 172 | 10 | -5 | 40 | M52x1,5P | 25 | 50 | 5 |
P1552 | 59,6 | 55 | 73 | 85 | 96 | 4 | 102 | 4-M6x1P(PCD⌀110) | 7 | 137 | PT1/2 | 130 | 6 | 196 | 210 | 17 | -5 | 47 | M58x1,5P | 25 | 56 | 5 |
P1875 | 84,6 | 80 | 98 | 108 | 121 | 4 | 131 | 4-M6x1P(PCD⌀155) | 7 | 165 | PT1/2 | 160 | 4 | 230 | 235 | 20 | -5 | 50 | M84x2P | 25 | 81 | 5 |
P1878 | 84,6 | 83 | 98 | 108 | 121 | 4 | 131 | 4-M6x1P(PCD⌀155) | 7 | 165 | PT1/2 | 160 | 4 | 230 | 235 | 20 | -5 | 50 | M84x2P | 25 | 81 | 5 |
P2091 | 99,6 | 95 | 108 | 120 | 138 | 4 | 147 | 4-M6x1P(PCD⌀165) | 7 | 180 | PT1/2 | 185 | 6 | 253 | 260 | 25 | -5 | 55 | M99x2P | 25 | 96 | 5 |
P2093 | 99,6 | 100 | 108 | 120 | 138 | 4 | 147 | 4-M6x1P(PCD⌀165) | 7 | 180 | PT1/2 | 185 | 6 | 253 | 260 | 25 | -5 | 55 | M99x2P | 25 | 96 | 5 |
P2511 | 134,6 | 125 | 148 | 160 | 178 | 4 | 184 | 4-M6x1P(PCD⌀206) | 7 | 233 | PT1/2 | 210 | 7 | 270,5 | -- | 24 | -6 | 55 | M134x2P | 25 | 131 | 6 |
P2916 | 185 | 176,5 | 210 | 224 | 244 | 5 | 250 | 6-M6x1P(PCD⌀275) | 7 | 310 | PT3/4 | 262,5 | 6 | 308 | -- | 24 | -6 | 65 | M185x3P | 35 | 180 | 6 |
P3420 | 225 | 210 | 250 | 264 | 284 | 5 | 290 | 6-M6x1P(PCD⌀315) | 7 | 365 | PT3/4 | 300 | 6 | 334 | -- | 36 | -6 | 77 | M225x3P | 35 | 220 | 6 |
P2916L | 185 | 176,5 | 210 | 224 | 244 | 5 | 250 | 6-M6x1P(PCD⌀275) | 7 | 310 | PT3/4 | 262,5 | 6 | 324 | -- | 36 | -6 | 77 | M185x3P | 35 | 180 | 6 |
Конструктивные особенности.
Открытый центральный канал — сквозное осевое отверстие большого диаметра, позволяющее:
пропускать длинномерные заготовки (прутки);
интегрировать систему подачи СОЖ через центр цилиндра.
Вращающийся корпус — монтируется на задней стороне шпинделя и вращается совместно с ним.
Тяговый шток — проходит сквозь полый шпиндель, соединяясь с патроном. Может быть сплошным или полым (для подачи прутка).
Герметичная система — включает вращающийся коллектор для подвода гидравлической жидкости без утечек.
Защитные элементы — встроенная защитная пластина и, опционально, бесконтактные датчики положения штока.
Принцип работы.
Гидравлическая жидкость под давлением подаётся через вращающийся коллектор в одну из рабочих полостей цилиндра.
