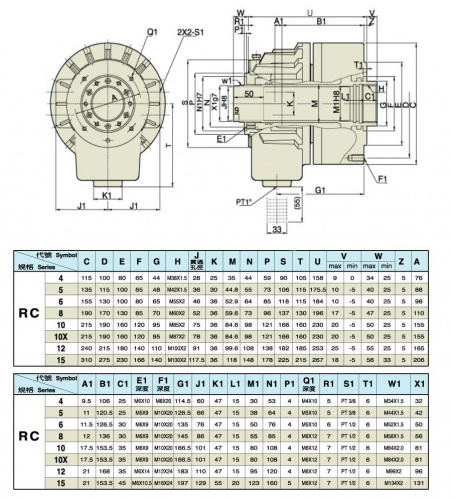

RC-05 Сквозной вращающийся гидроцилиндр
Модель | C | D | E | F | G | H | J | K | M | N | P | S | T | U | V max | V min | W max | W min | Z | A |
RC-04 | 115 | 100 | 80 | 65 | 44 | M38X1.5 | 28 | 25 | 35 | 44 | 59 | 90 | 105 | 158 | 9 | 0 | 34 | 25 | 5 | 76 |
RC-05 | 135 | 115 | 100 | 65 | 48 | M42X1.5 | 36 | 30 | 44,8 | 55 | 73 | 106 | 115 | 175,5 | 10 | -5 | 40 | 25 | 5 | 88 |
RC-06 | 155 | 130 | 100 | 80 | 65 | M55X2 | 46 | 36 | 52,9 | 64 | 85 | 118 | 115 | 184 | 10 | -5 | 40 | 25 | 5 | 98 |
RC-08 | 190 | 170 | 130 | 85 | 70 | M60X2 | 52 | 36 | 59,6 | 73 | 96 | 137 | 130 | 196 | 17 | -5 | 47 | 25 | 5 | 110 |
RC-10 | 215 | 190 | 160 | 120 | 95 | M85X2 | 75 | 36 | 84,6 | 98 | 121 | 166 | 160 | 230 | 20 | -5 | 50 | 25 | 5 | 155 |
RC-10X | 215 | 190 | 160 | 120 | 95 | M87X2 | 78 | 36 | 84,6 | 98 | 121 | 166 | 160 | 230 | 20 | -5 | 50 | 25 | 5 | 155 |
RC-12 | 240 | 215 | 180 | 140 | 110 | M100X2 | 91 | 36 | 99,6 | 108 | 138 | 182 | 185 | 253 | 25 | -5 | 55 | 25 | 5 | 165 |
RC-15 | 310 | 275 | 230 | 166 | 140 | M130X2 | 117.5 | 36 | 118 | 148 | 178 | 225 | 215 | 267 | 18 | -5 | 56 | 33 | 5 | 206 |
Модель | A1 | B1 | C1 | E1 | F1 | G1 | J1 | K1 | L1 | M1 | N1 | P1 | Q1 | R1 | S1 | T1 | W1 | X1 |
RC-04 | 9,5 | 106 | 25 | M6X10 | M8X20 | 114,5 | 60 | 47 | 15 | 30 | 53 | 4 | M4X10 | 5 | PT 3/8 | 6 | M34X1.5 | 32 |
RC-05 | 11 | 120,5 | 25 | M5X9 | M10X20 | 126,5 | 66 | 47 | 15 | 38 | 64 | 4 | M5X10 | 5 | PT 3/8 | 6 | M44X1.5 | 42 |
RC-06 | 11,5 | 126,5 | 30 | M6X9 | M10X20 | 135 | 76 | 47 | 15 | 50 | 76 | 4 | M5X10 | 6 | PT 1/2 | 6 | M52X1.5 | 50 |
RC-08 | 12 | 136 | 30 | M6X9 | M10X20 | 145 | 86 | 47 | 15 | 55 | 85 | 4 | M6X12 | 7 | PT 1/2 | 6 | M58X1.5 | 56 |
RC-10 | 17,5 | 153,5 | 35 | M6X9 | M10X20 | 166,5 | 101 | 47 | 15 | 80 | 108 | 4 | M6X12 | 7 | PT 1/2 | 6 | M84X2.0 | 81 |
RC-10X | 17,5 | 153,5 | 35 | M6X9 | M10X20 | 166,5 | 101 | 47 | 15 | 80 | 108 | 4 | M6X12 | 7 | PT 1/2 | 6 | M84X2.0 | 81 |
RC-12 | 21 | 168 | 35 | M6X14 | M12X24 | 183 | 110 | 47 | 15 | 95 | 120 | 4 | M6X12 | 7 | PT 1/2 | 6 | M99X2 | 96 |
RC-15 | 21 | 153,5 | 45 | M6X10,5 | M16X24 | 197 | 129 | 55 | 20 | 123 | 160 | 5 | M6X12 | 7 | PT 1/2 | 6 | M134X2 | 131 |
Конструктивные особенности.
Открытый центральный канал — сквозное осевое отверстие большого диаметра, позволяющее:
пропускать длинномерные заготовки (прутки);
интегрировать систему подачи СОЖ через центр цилиндра.
Вращающийся корпус — монтируется на задней стороне шпинделя и вращается совместно с ним.
Тяговый шток — проходит сквозь полый шпиндель, соединяясь с патроном. Может быть сплошным или полым (для подачи прутка).
Герметичная система — включает вращающийся коллектор для подвода гидравлической жидкости без утечек.
Защитные элементы — встроенная защитная пластина и, опционально, бесконтактные датчики положения штока.
Принцип работы.
Гидравлическая жидкость под давлением подаётся через вращающийся коллектор в одну из рабочих полостей цилиндра.
