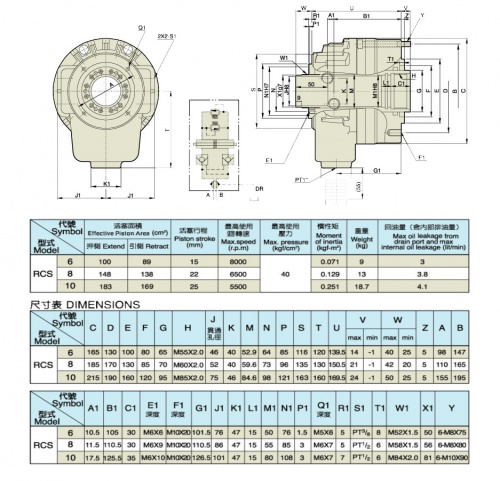

RCS-08 Укороченный сквозной вращающийся гидроцилиндр
Модель | C | D | E | F | G | H | J | K | M | N | P | S | T | U | V max | V min | W max | W min | Z | A | B |
RCS-06 | 165 | 130 | 100 | 80 | 65 | M55X2,0 | 46 | 40 | 52,9 | 64 | 85 | 116 | 120 | 139,5 | 14 | -1 | 40 | 25 | 5 | 98 | 147 |
RCS-08 | 185 | 170 | 130 | 85 | 70 | M60X2,0 | 52 | 40 | 59,6 | 73 | 96 | 135 | 130 | 150,5 | 21 | -1 | 42 | 20 | 5 | 110 | 165 |
RCS-10 | 215 | 190 | 160 | 120 | 95 | M85X2,0 | 75 | 46 | 84,6 | 98 | 121 | 163 | 160 | 169,5 | 24 | -1 | 50 | 25 | 5 | 155 | 195 |
Модель | A1 | B1 | C1 | E1 | F1 | G1 | J1 | K1 | L1 | M1 | N1 | P1 | Q1 | R1 | S1 | T1 | W1 | X1 | Y |
RCS-06 | 10,5 | 105 | 30 | M6X6 | M10X20 | 101,5 | 76 | 47 | 15 | 50 | 76 | 1,5 | M5X6 | 5 | PT3/8 | 8 | M52X1,5 | 50 | 6-M8X75 |
RCS-08 | 11,5 | 110,5 | 30 | M6X9 | M10X20 | 110,5 | 86 | 47 | 15 | 55 | 85 | 3 | M6X7 | 5 | PT1/2 | 6 | M58X1,5 | 56 | 6-M8X80 |
RCS-10 | 17,5 | 125,5 | 35 | M6X10 | M10X20 | 126,5 | 101 | 47 | 15 | 80 | 108 | 3 | M6X7 | 7 | PT1/2 | 6 | M84X2,0 | 81 | 6-M10X90 |
Гидроцилиндр RCS-8 укороченный с проходным отверстием служит для дистанционного управления зажимными кулачками механизированных токарных патронов. Через тяговый шток гидроцилиндр обеспечивает синхронное сжатие/разжатие кулачков при обработке деталей на токарном станке.
Конструктивные особенности
- Открытый центральный канал — сквозное осевое отверстие большого диаметра, позволяющее:
- пропускать длинномерные заготовки (прутки);
- интегрировать систему подачи СОЖ через центр цилиндра.
- Вращающийся корпус — монтируется на задней стороне шпинделя и вращается совместно с ним.
- Тяговый шток — проходит сквозь полый шпиндель, соединяясь с патроном. Может быть сплошным или полым (для подачи прутка).
- Герметичная система — включает вращающийся коллектор для подвода гидравлической жидкости без утечек.
- Защитные элементы — встроенная защитная пластина и, опционально, бесконтактные датчики положения штока.
Принцип работы
- Гидравлическая жидкость под давлением подаётся через вращающийся коллектор в одну из рабочих полостей цилиндра.
- Поршень перемещается, передавая усилие на тяговый шток.
- Шток воздействует на механизм патрона, заставляя кулачки сжиматься/разжиматься.
- Для удержания усилия при падении давления используется обратный клапан.
