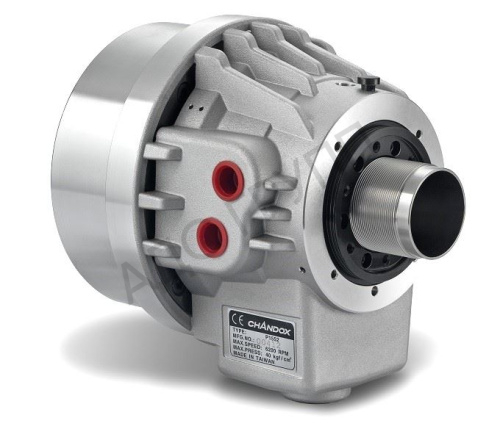

P2091 Вращающийся гидравлический цилиндр для токарного патрона

Гидроцилиндр P2091 с проходным отверстием служит для дистанционного управления зажимными кулачками механизированных токарных патронов. Через тяговый шток гидроцилиндр обеспечивает синхронное сжатие/разжатие кулачков при обработке деталей на токарном станке.

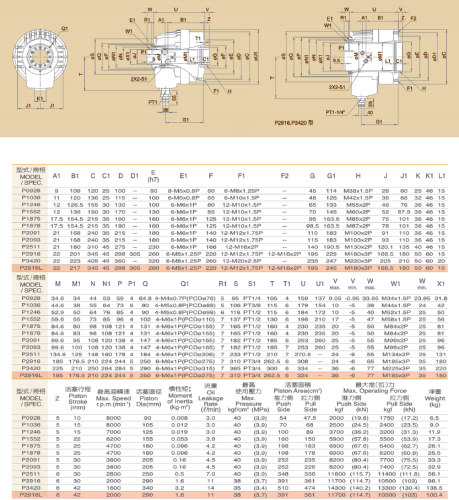

Конструктивные особенности.

Открытый центральный канал — сквозное осевое отверстие большого диаметра, позволяющее:

пропускать длинномерные заготовки (прутки);

интегрировать систему подачи СОЖ через центр цилиндра.

Вращающийся корпус — монтируется на задней стороне шпинделя и вращается совместно с ним.

Тяговый шток — проходит сквозь полый шпиндель, соединяясь с патроном. Может быть сплошным или полым (для подачи прутка).

Герметичная система — включает вращающийся коллектор для подвода гидравлической жидкости без утечек.

Защитные элементы — встроенная защитная пластина и, опционально, бесконтактные датчики положения штока.

Принцип работы.

Гидравлическая жидкость под давлением подаётся через вращающийся коллектор в одну из рабочих полостей цилиндра.
