HS-05 Патрон токарный гидравлический 3-х кулачковый 135 мм
Акция
Описание
Характеристики
Гидравлический токарный патрон с открытым центром HS-05 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.

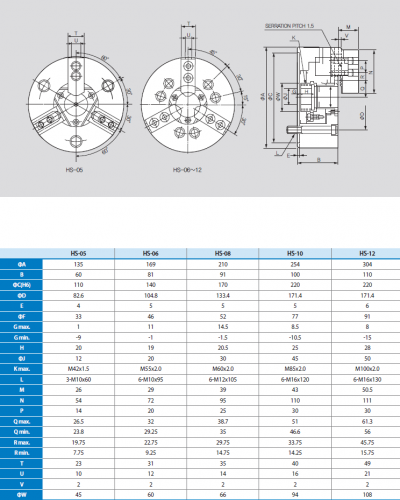

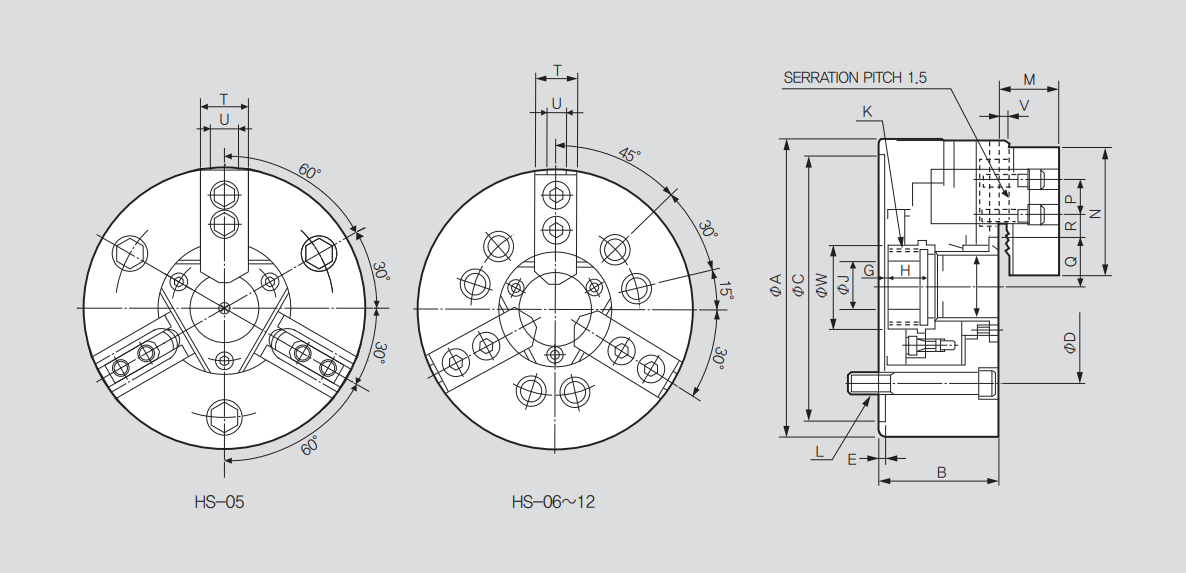

Артикул
HS-05
Производитель
SAMCHULLY
T
23
U
10
M
26
Страна
Южная Корея
Диаметр (мм)
135
Серия
HS
C(H6)
110
G max.
1
G min.
-9
K max.
M42×1,5
Q max.
26.5
Q min.
23.8
R max.
19.75
R min.
7.75
V
2
W
45
A
135
B
60
H
20
J
12
D
82.6
E
4
F
33

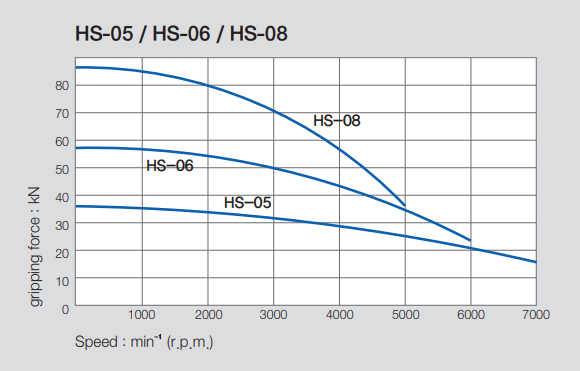

Максимальное статическое усилие захвата (кН)
36
Максимальный диаметр зажима
135 мм
Максимальное число оборотов (об/мин)
7000
Момент инерции (Нм2)
0,016
Вес
6,70 кг
Сквозное отверстие
33 мм
Минимальный диаметр зажима
12 мм
Ход плунжера
10 мм
Ход кулачка на диаметре
5,4 мм
Допустимое прилагаемое усилие (кН)
17,5
Максимальное давление гидравлики (МПа)
2,9
Применяемый гидроцилиндр
SH-10036
Используемые каленые кулачки
HB04N1
Аналог модели KITAGAWA
B-205
N
54
L
3-M10×60
P
14
Кол-во в наличии
4
