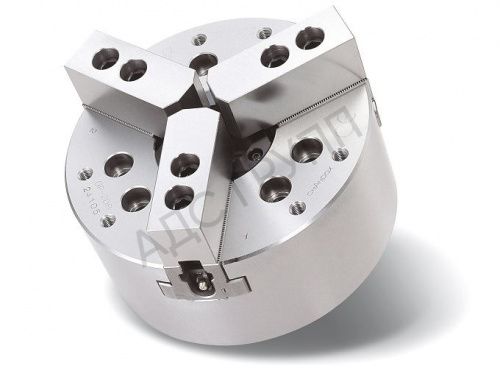

OP-210A8 Патрон токарный гидравлический 3-х кулачковый 254 мм
Акция
Описание
Характеристики
Гидравлический токарный патрон с открытым центром OP-210A8 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
OP-210A8
Производитель
CHANDOX
P max
8.5
P min
-10.5
S
25
T
2
U
M85x2P
E1
28
Y
133.4
M
30
Страна
Тайвань
Диаметр (мм)
254
Посадка токарного патрона
A8
Серия
OP
C(H6)
220
H1
PCDø225
I1
6-M12x1,75P
N max.
51.5
N min.
47.1
O max.
34
O min.
12
V
40
W
43
X
110
Максимальный тяговое усилие (кгс)
4280
Максимальное усилие захвата (кгс)
11010
Максимальное гидравлическое давление (кгс/см2)
27
Максимальное гидравлическое давление (МПа)
2.6
Диапазон зажима
Ø30~Ø254
R
16
A
254
B
100
G
190
H
171.4
J
75
K
6-M16x2P
D
139.719
E
18
F
5
Максимальное статическое усилие захвата (кН)
108
Максимальный диаметр зажима
254 мм
Максимальное число оборотов (об/мин)
4200
Вес
33,70 кг
Сквозное отверстие
75 мм
Минимальный диаметр зажима
30 мм
Ход плунжера
19 мм
Ход кулачка на диаметре
8,8 мм
Допустимое прилагаемое усилие (кН)
42
Максимальное давление гидравлики (МПа)
2,6
Применяемый гидроцилиндр
P1875
Используемые каленые кулачки
HJ10
L
23
Q
40
