HS-06V1 Патрон токарный гидравлический 3-х кулачковый 169 мм
Акция
Описание
Характеристики
Гидравлический токарный патрон с открытым центром HS-06V1 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
HS-06V1
Производитель
SAMCHULLY

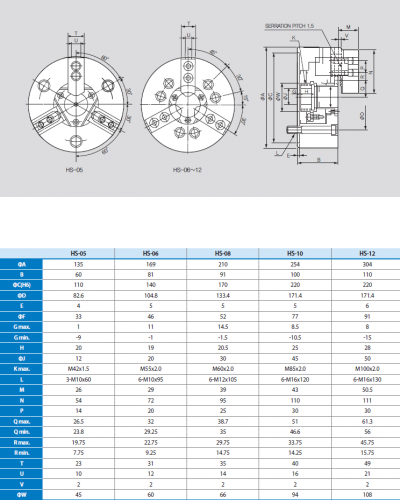

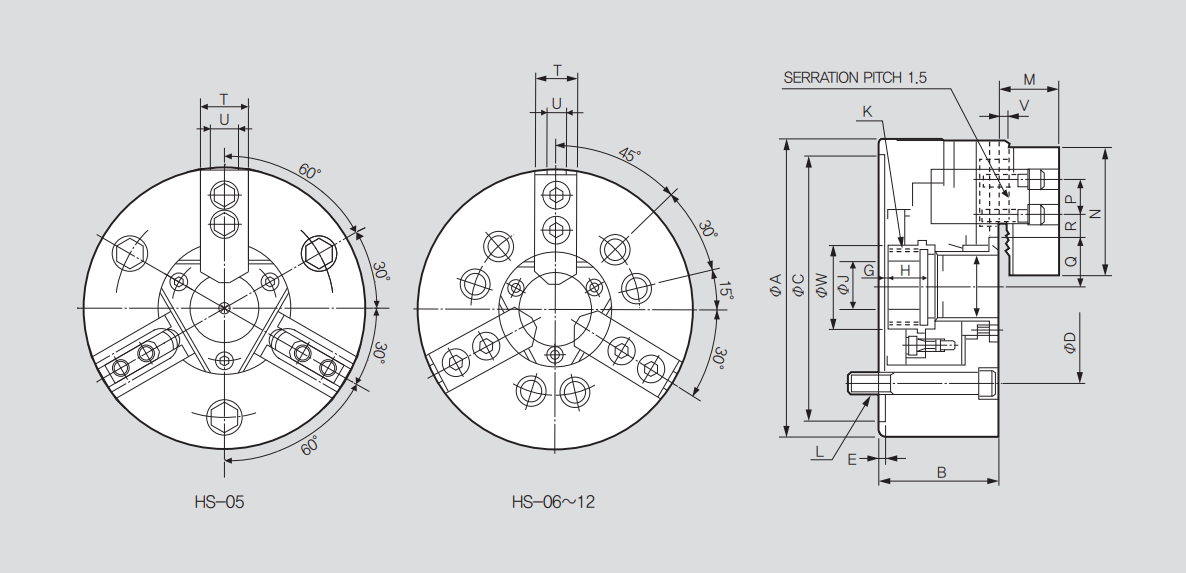

T
31
U
12
M
29
Страна
Южная Корея
Диаметр (мм)
169
Серия
HS
C(H6)
140
G max.
11
G min.
-1
K max.
M55×2,0
Q max.
32
Q min.
29.25
R max.
22.75
R min.
9.25
V
2
W
60
A
169
B
81
H
19
J
20
D
104.8
E
5
F
46
Максимальное статическое усилие захвата (кН)
57
Максимальный диаметр зажима
169 мм
Максимальное число оборотов (об/мин)
6000
Момент инерции (Нм2)
0,052
Вес
11,90 кг
Сквозное отверстие
46 мм
Минимальный диаметр зажима
15 мм
Ход плунжера
12 мм
Ход кулачка на диаметре
5,5 мм
Допустимое прилагаемое усилие (кН)
22
Максимальное давление гидравлики (МПа)
2,8
Применяемый гидроцилиндр
SH-13046 (SYH-1246)
Используемые каленые кулачки
HB06A1
Аналог модели KITAGAWA
B-206
N
72
L
6-M10×95
P
20
Кол-во в наличии
9
