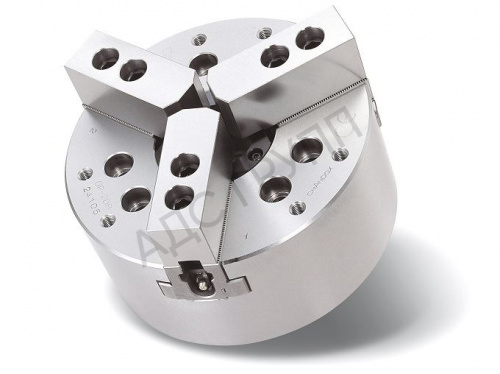

OP-208A6 Патрон токарный гидравлический 3-х кулачковый 210 мм
Акция
Описание
Характеристики
Гидравлический токарный патрон с открытым центром OP-208A6 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
OP-208A6
Производитель
CHANDOX
P max
14.5
P min
-1.5
S
20.5
T
2
U
M60x2P
E1
23
Y
104.8
M
25
Страна
Тайвань
Диаметр (мм)
210
Посадка токарного патрона
A6
Серия
OP
C(H6)
170
H1
PCDø180
I1
6-M10x1,5P
N max.
39.1
N min.
35.4
O max.
30
O min.
11.6
V
30
W
39.5
X
95
Максимальный тяговое усилие (кгс)
3360
Максимальное усилие захвата (кгс)
8360
Максимальное гидравлическое давление (кгс/см2)
26
Максимальное гидравлическое давление (МПа)
2.5
Диапазон зажима
Ø13~Ø210
R
14
A
210
B
91
G
150
H
133.4
J
52
K
6-M12x1,75P
D
106.375
E
17
F
5
Максимальное статическое усилие захвата (кН)
82
Максимальный диаметр зажима
210 мм
Максимальное число оборотов (об/мин)
5000
Вес
21,90 кг
Сквозное отверстие
52 мм
Минимальный диаметр зажима
13 мм
Ход плунжера
16 мм
Ход кулачка на диаметре
7,4 мм
Допустимое прилагаемое усилие (кН)
33
Максимальное давление гидравлики (МПа)
2,5
Применяемый гидроцилиндр
P1552
Используемые каленые кулачки
HJ08
L
18
Q
35
Кол-во в наличии
3
