TF4B-08A6 Патрон токарный гидравлический четырехкулачковый 210 мм
Акция
Артикул:
TF4B-08A6
Производитель:
TONFOU
Кол-во в наличии:
1
Цена
313 600 ₽ с ндс
Итого
313 600 ₽
с ндс
Все товары бренда TONFOU
Описание
Характеристики

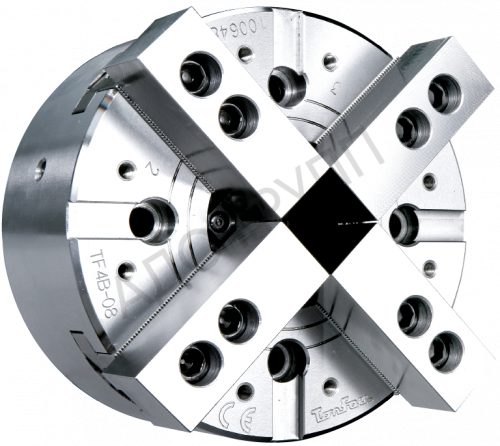

Четырехкулачковый гидравлический токарный патрон с открытым центром TF4B-08A6 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
TF4B-08A6
Производитель
TONFOU
P max
31.5
P min
15.5
S
20.5
T
37
A1
80
M1
M8
Y
45

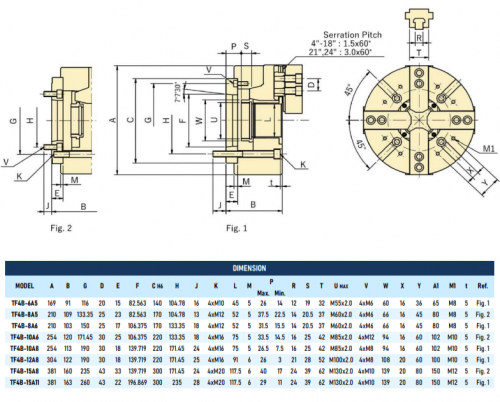

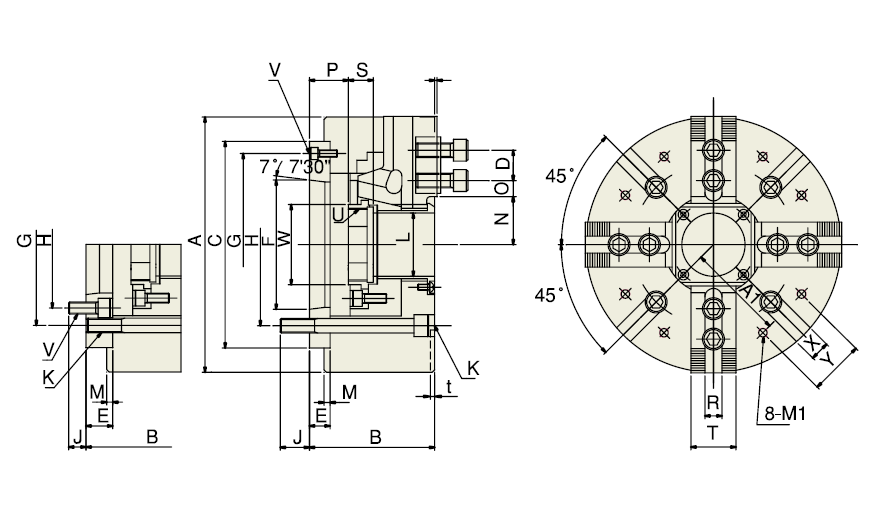

Схема
Fig. 1
M
5
Страна
Тайвань
Диаметр (мм)
210
Посадка токарного патрона
A6
Серия
TF4B
C(H6)
170
N max.
38.7
N min.
35
O max.
30
O min.
10.5
U max.
M60X2,0
V
4XM6
W
66
X
16
t
5
R
14
A
210
B
103
G
150
H
133.35
J
18
K
4XM12
D
25
E
17
F
106.375
Максимальное статическое усилие захвата (кН)
55
Максимальный диаметр зажима
210 мм
Максимальное число оборотов (об/мин)
3600
Момент инерции (Нм2)
1,61
Вес
23,50 кг
Сквозное отверстие
52 мм
Минимальный диаметр зажима
12 мм
Ход плунжера (мм)
16 мм
Ход кулачка на диаметре
7,4 мм
Допустимое прилагаемое усилие (кН)
22
Максимальное давление гидравлики (МПа)
1,7
Применяемый гидроцилиндр
RC8
Используемые каленые кулачки
HJ08
L
52
Кол-во в наличии
1
