HS-10 Патрон токарный гидравлический 3-х кулачковый 254 мм
Акция
Артикул:
HS-10
Производитель:
SAMCHULLY
Кол-во в наличии:
8
Цена
229 500 ₽ с ндс
Итого
229 500 ₽
с ндс
Все товары бренда SAMCHULLY
Описание
Характеристики
Гидравлический высокоскоростной токарный патрон с открытым центром HS-10 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
HS-10
Производитель
SAMCHULLY
T
40
U
16
M
43
Страна
Южная Корея
Диаметр (мм)
254
Серия
HS
C(H6)
220
G max.
8.5
G min.
-10.5
K max.
M85×2,0
Q max.
51
Q min.
46.6
R max.
33.75
R min.
14.25
V
2
W
94
A
254
B
100
H
25
J
45
D
171.4
E
5
F
77

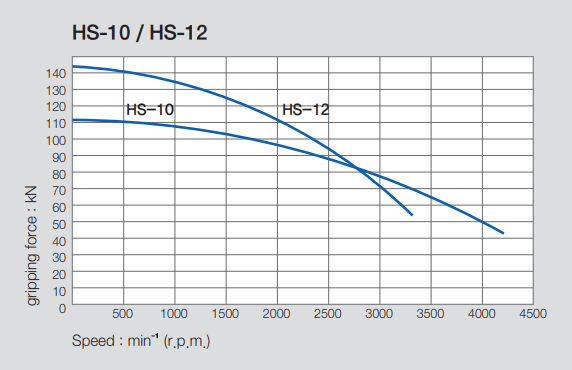

Максимальное статическое усилие захвата (кН)
111
Максимальный диаметр зажима
254 мм
Максимальное число оборотов (об/мин)
4200
Момент инерции (Нм2)
0,305
Вес
34,50 кг
Сквозное отверстие
77 мм
Минимальный диаметр зажима
31 мм
Ход плунжера (мм)
19 мм
Ход кулачка на диаметре
8,8 мм
Допустимое прилагаемое усилие (кН)
43
Максимальное давление гидравлики (МПа)
2,7
Применяемый гидроцилиндр
SH-18077 (SYH-1877)
Используемые каленые кулачки
HB10A1
Аналог модели KITAGAWA
B-210
N
110
L
6-M16×120
P
30
Кол-во в наличии
8
