HS-08V1 Патрон токарный гидравлический 3-х кулачковый 210 мм
Акция
Артикул:
HS-08V1
Производитель:
SAMCHULLY
Кол-во в наличии:
7
Цена
197 100 ₽ с ндс
Итого
197 100 ₽
с ндс
Все товары бренда SAMCHULLY
Описание
Характеристики
Гидравлический высокоскоростной токарный патрон с открытым центром HS-08V1 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
HS-08V1
Производитель
SAMCHULLY

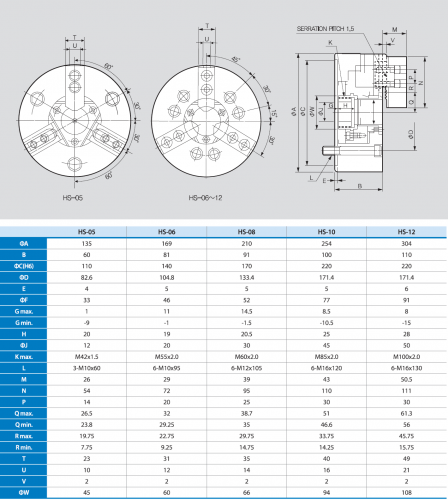

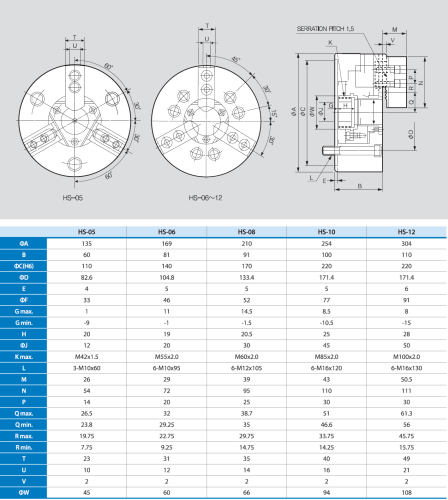

T
35
U
14
M
39
Страна
Южная Корея
Диаметр (мм)
210
Серия
HS
C(H6)
170
G max.
14.5
G min.
-1.5
K max.
M60×2,0
Q max.
38.7
Q min.
35
R max.
29.75
R min.
14.75
V
2
W
66
A
210
B
91
H
20.5
J
30
D
133.4
E
5
F
52
Максимальное статическое усилие захвата (кН)
86
Максимальный диаметр зажима
210 мм
Максимальное число оборотов (об/мин)
5000
Момент инерции (Нм2)
0,145
Вес
22,30 кг
Сквозное отверстие
52 мм
Минимальный диаметр зажима
13 мм
Ход плунжера (мм)
16 мм
Ход кулачка на диаметре
7,4 мм
Допустимое прилагаемое усилие (кН)
34,8
Максимальное давление гидравлики (МПа)
2,65
Применяемый гидроцилиндр
SH-15052 (SYH-1552)
Используемые каленые кулачки
HB08A1
Аналог модели KITAGAWA
B-208
N
95
L
6-M12×105
P
25
Кол-во в наличии
7
