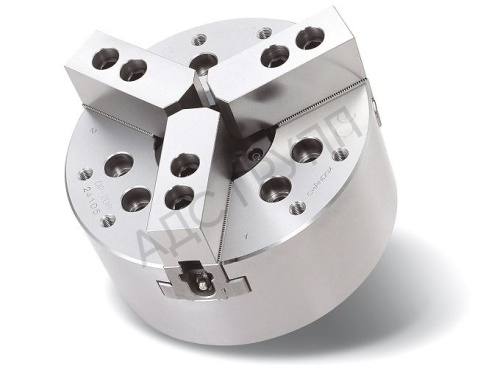

OP-206A5 Патрон токарный гидравлический 3-х кулачковый 169 мм
Акция
Описание
Характеристики
Гидравлический токарный патрон с открытым центром OP-206A5 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
OP-206A5
Производитель
CHANDOX
P max
11
P min
-1
T
2
U
M55x2P
M
20
Страна
Тайвань
Диаметр (мм)
169
Посадка токарного патрона
A5
Серия
OP
C(H6)
140
H1
PCDø145
I1
6-M10x1,5P
N max.
32.35
N min.
29.6
O max.
24
O min.
7
V
20
W
37.5
Максимальное усилие захвата (кгс)
5710
Максимальное гидравлическое давление (кгс/см2)
28
Максимальное гидравлическое давление (МПа)
2.7
Диапазон зажима
Ø13~Ø169
R
12
A
169
B
81
G
116
H
104.8
J
45
K
6-M10x1,5P
D
82.563
E
15
F
5
Максимальное статическое усилие захвата (кН)
56
Максимальный диаметр зажима
169 мм
Максимальное число оборотов (об/мин)
6000
Вес
12,50 кг
Сквозное отверстие
45 мм
Минимальный диаметр зажима
13 мм
Ход плунжера
12 мм
Ход кулачка на диаметре
5,5 мм
Допустимое прилагаемое усилие (кН)
21
Максимальное давление гидравлики (МПа)
2,7
Применяемый гидроцилиндр
P1246
Используемые каленые кулачки
HJ06
L
16
Q
31
Наличие
Скоро появится
