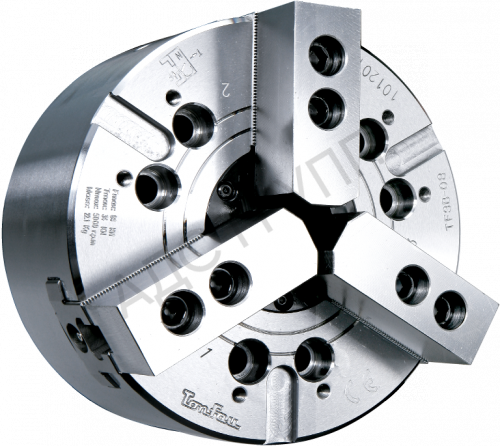

TF3B-06A5 Патрон токарный гидравлический трехкулачковый 165 мм
Акция
Описание
Характеристики
Гидравлический токарный патрон с открытым центром TF3B-06A5 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
TF3B-06A5
Производитель
TONFOU
P max
26
P min
14
S
19
T
32
A1
65
M1
M8
Y
36

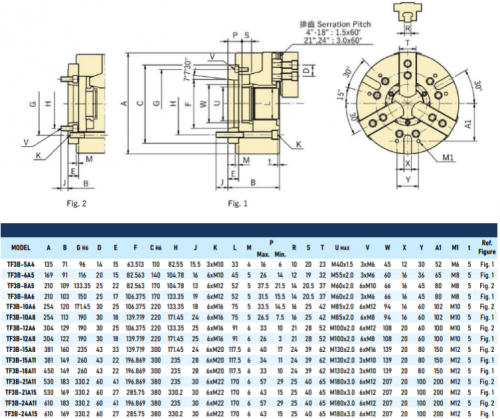

Схема
Fig. 1
M
5
Страна
Тайвань
Диаметр (мм)
165
Посадка токарного патрона
A5
Серия
TF3B
C(H6)
140
G(H6)
116
U max.
M55×2,0
V
3×M6
W
60
X
16
t
5
R
12
A
169
B
91
H
104.78
J
16
K
6×M10
D
20
E
15
F
82.563
Максимальное статическое усилие захвата (кН)
55,9
Максимальный диаметр зажима
165 мм
Максимальное число оборотов (об/мин)
6000
Момент инерции (Нм2)
0,062
Вес
14,20 кг
Сквозное отверстие
45 мм
Минимальный диаметр зажима
10 мм
Ход плунжера
12 мм
Ход кулачка на диаметре
5,5 мм
Допустимое прилагаемое усилие (кН)
21,57
Максимальное давление гидравлики (МПа)
2,8
Применяемый гидроцилиндр
RC6
Используемые каленые кулачки
HJ06
L
45
Кол-во в наличии
1
