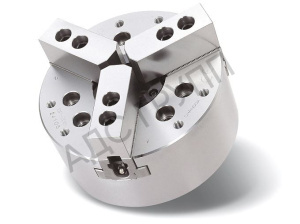

HS-12 Патрон токарный гидравлический 3-х кулачковый 304 мм
Акция
Описание
Характеристики
Гидравлический высокоскоростной токарный патрон с открытым центром HS-12 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
HS-12
Производитель
SAMCHULLY
T
49
U
21
M
50.5
Страна
Южная Корея
Диаметр (мм)
304
Серия
HS
C(H6)
220
G max.
8
G min.
-15
K max.
M100×2,0
Q max.
61.3
Q min.
56
R max.
45.75
R min.
15.75
V
2
W
108
A
304
B
110
H
28
J
50
D
171.4
E
6
F
91
Максимальное статическое усилие захвата (кН)
144
Максимальный диаметр зажима
304 мм
Максимальное число оборотов (об/мин)
3300
Момент инерции (Нм2)
0,707
Вес
55,30 кг
Сквозное отверстие
91 мм
Минимальный диаметр зажима
34 мм
Ход плунжера
23 мм
Ход кулачка на диаметре
10,6 мм
Допустимое прилагаемое усилие (кН)
55
Максимальное давление гидравлики (МПа)
2,7
Применяемый гидроцилиндр
SYH-2091
Используемые каленые кулачки
HB12N1
Аналог модели KITAGAWA
B-212
N
111
P
30
Кол-во в наличии
4
