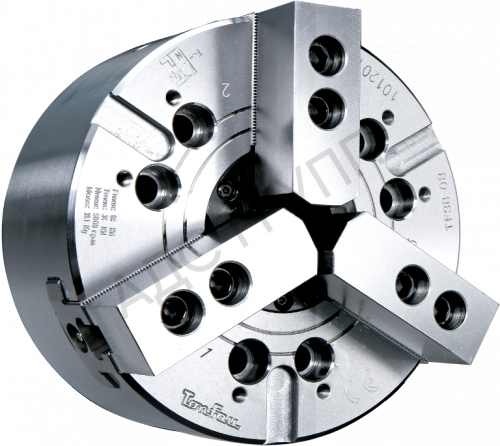

TF3B-05A4 Патрон токарный гидравлический трехкулачковый 135 мм
Акция
Описание
Характеристики
Гидравлический токарный патрон с открытым центром TF3B-05A4 предназначен для обработки длинных деталей и пруткового материала, так как позволяет подавать заготовку через сквозное отверстие. Патрон широко применяется в массовом производстве и на станках с ЧПУ азиатского типа. В комплект поставки входят: паспорт, токарный патрон, ключи, сухари, сырые кулачки.
Артикул
TF3B-05A4
Производитель
TONFOU
P max
16
P min
6
S
20
T
23
A1
52
M1
M6
Y
30

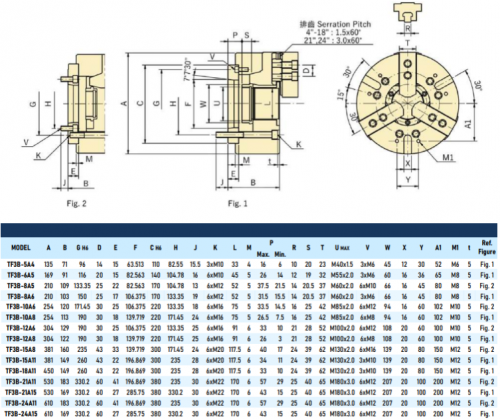

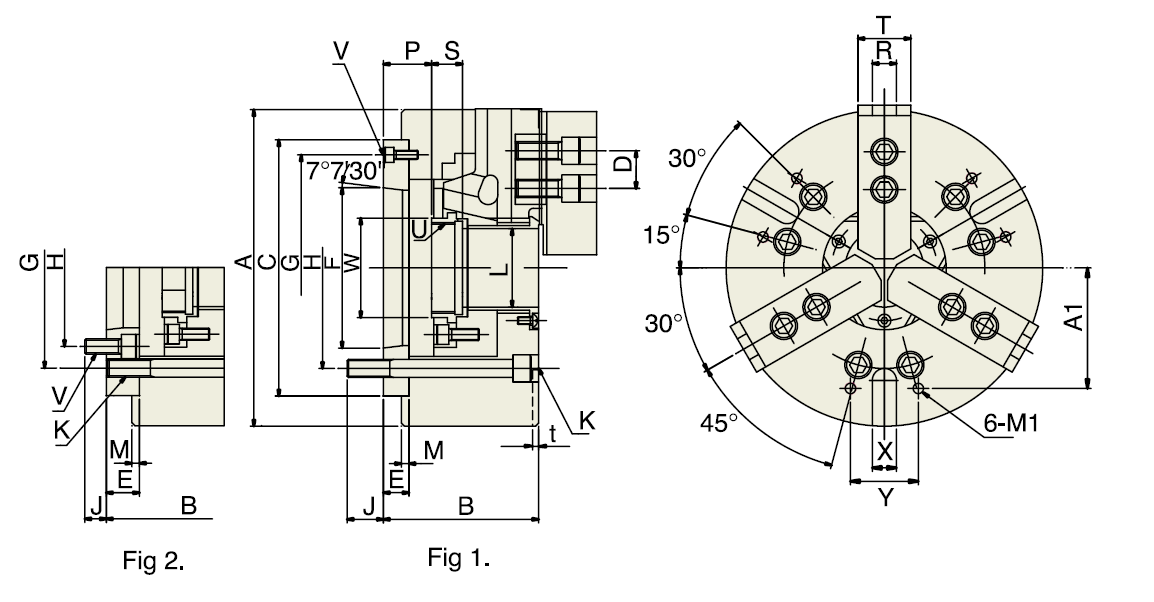

Схема
Fig. 1
M
4
Страна
Тайвань
Диаметр (мм)
135
Посадка токарного патрона
A4
Серия
TF3B
C(H6)
110
G(H6)
96
U max.
M40×1,5
V
3×M6
W
45
X
12
t
5
R
10
A
135
B
71
H
82.55
J
15.5
K
3×M10
D
14
E
15
F
63.513
Максимальное статическое усилие захвата (кН)
29,6
Максимальный диаметр зажима
135 мм
Максимальное число оборотов (об/мин)
7000
Момент инерции (Нм2)
0,020
Вес
6,90 кг
Сквозное отверстие
33 мм
Минимальный диаметр зажима
10 мм
Ход плунжера
10 мм
Ход кулачка на диаметре
5,4 мм
Допустимое прилагаемое усилие (кН)
17
Максимальное давление гидравлики (МПа)
2,8
Применяемый гидроцилиндр
RC5
Используемые каленые кулачки
HJ05
L
33
Кол-во в наличии
1
